Bringen Sie
Sicherheit in Ihre Netze der Kalten
Nahwärme Versorgung (KNW) mit der
Wagner-SMS Baureihe Strömungswächter Fluid:
- Strömungswächter und
- Magnetventile für
Hausanschlüsse
- Rückschlagventile
- Duo-Armatur für
Hauptleitungen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wagner Fluid -
Ventile für die Kalte Nahwärme |
|
|
|
Mit dem
Aufkommen der Kalten-Nahwärme-Versorgung stellen
sich neben der Gewinnung und Verteilung der
Erdwärme auch Fragen nach der Absicherung der
Leitungen und Hausanschlüsse. Es ist zu
vermeiden, daß bei einem Rohrbruch
Glykolhaltiges Wasser in das Erdreich gelangt. Diesem
Thema hat sich die Firma Wagner-SMS mit
speziellen Ventilen für die Absicherung von
Hausanschlussleitungen in Kalten Nahwärmenetzen
gewidmet.
|
|
|
^
|
Auszug
aus der AWSV-Verordnung
Den
rechtlichen Rahmen bietet die AWSV-Verordnung §
21 Abs 2 für Flüssigkeiten nach WGK 1 und
2 wassergefährdende Stoffe:
"Diese
Rohrleitungen müssen ...
2.
als Saugleitung ausgeführt sein, in der die
Flüssigkeitssäule bei Undichtheiten
abreißt, in den Lagerbehälter
zurückfließt und eine Heberwirkung
ausgeschlossen ist, oder ..."
Durch die
Zumischung von Glykol für den Frostschutz der
Leitungen handelt es sich bei dem Leitungswasser
um eine Sole der WGK 1.
|
|
|
^
|
Smart
Valve Fluid (SVF)
Strömungswächter für Hausanschlüsse der
Kalten Nahwärme |
|
|
|
Das Smart
Valve Fluid ist ein Strömungswächterventil, das
haupsächlich für die Überwachung der
Hauptleitungen (Vor- und Rücklauf) gedacht ist.
Hier soll es schützen, wenn es durch einen Bruch
der Leitung zu Wasseraustritt kommt.
Entwickelt
wurde es aus dem schon bisher lieferbaren
Hausanschlußventil MV Wasser für
Wasserhausanschlüsse. Das Gehäuse, mit einer
größeren Dimension als die eigentliche Leitung,
hat mittig eine Trennwannd mit einer oberen
Durchlaßöffnung. Vor der Trennwand ist eine
Kugel gelagert, die bei hohem Durchflußvolumen
(Vs) angehoben wird und dadurch die
Durchlaßöffnung verschließt.
|
|
|
|

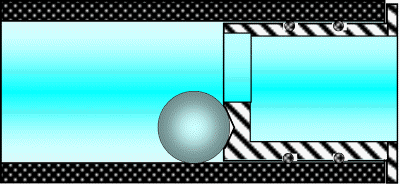

Schema SMART VALVE Fluid
|
|
|
^
|
|
|
|
MAGnetIC VALVE
Fluid (MVF)
Hausanschluss-Magnetventil mit Strömngswächter
für KNW |
|
|
|
Das
MAGnetIC Valve Fluid ist das klassische
Hausanschlussventil für die Zulaufleitung in der
Kalten Nahwärme. Es paart, wie bei den MV
Gas und Wasser, die Strömungswächterfunktion
mit einer Absperrfunktion. Damit kann im
Einsatzfall der Kalten Nahwärme auf zwei
Straßenkappen verzichtet werden. Diese wären
sonst für den Zu- und den Rücklauf für
Absperrschieber notwendig.
Im
Rücklauf ist entsprechend ein
Rückflußverhinderer einzubauen.
|
|

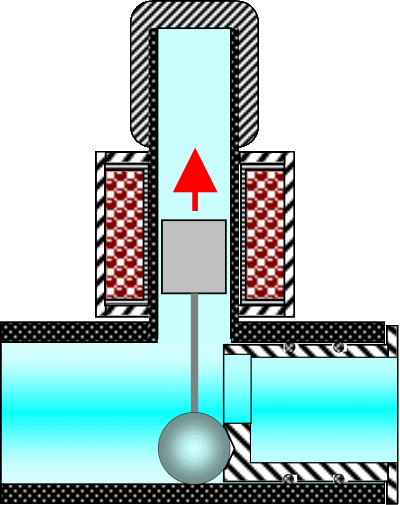

Schema MAGnetIC VALVE Fluid
|
|
|
^
|
Die komplette Armatur wird
eingangsseitig mit einem PE-T-Anbohrstück
geliefert, zum Einschweißen in eine bauseits
montierte Anbohrschelle. Ausgangsseitig hat das
Ventil eine Reduziermuffe mit angesetztem
PE-Rohr-Spitzende als Übergang auf die
Rohrdimension der Hausanschlußleitung. |
|
|
|
|
|
|
Rückflußverhinderer
(SVRV)
Absicherung der Rücklaufleitung des
KNW-Hausanschlusses
|
|
|
|
In
Hausanschlußleitungen die mit dem Smart Valve im
Vorlauf gesichert sind, muß der Rücklauf
mittels eines Rückflußverhinderers ausgerüstet
werden. Dieser ist ein umgebauter
Gas-Strömungswachter, der entgegen der
Hauptfließrichtung in den Rückstrom eingebaut
wird. Ausgelöst wird er nicht durch einen hohen
Volumenstrom, sondern durch den Druck der
Haupt-Rücklaufleitung. |
. |
|
|

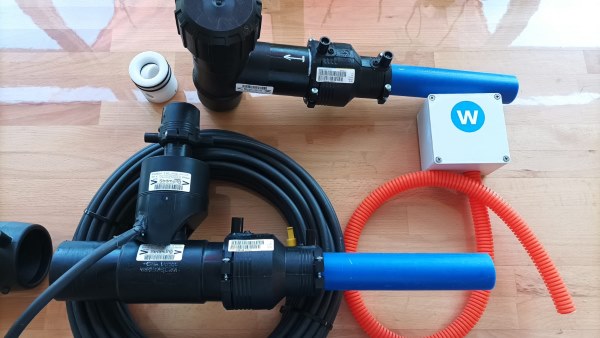

Oben: Der SVRV
Rückflußverhinderer, unten das MVF Magnetventil
mit Steuerkabel,
rechts eine Unterputz Anschlußdose für den
Stecker
|
|
|
^
|
|
|
|
Smart
VALVE Fluid Duo (SV und RV)
Strömungswächter und Rückflussverhinderer ein
einem ! |
|
|
|
Diese Armatur ist für die
Absicherung von Hauptleitungsabschnitten in
Netzen der Kalten Nahwärme entwickelt. Sie besteht
aus einem Strömungswächter kombiniert mit einem
Rückflußverhinderer in einem Gehäuse. So
können Leitungsabschnitte einzeln gesichert
werden, in dem aus der Fließrichtung die
Strömungswachterfunktion den weiteren
Wasserfluß verhindert, und das folgende
Kombiventil einen Rückfluß aus dem danach
folgenden, unbeschädigten Leitungsabschnitt
blockiert.
|
|
|
|
Von der Firma Wagner können Sie
eine Vielzahl von Varianten an
Gasströmungswächtern geliefert bekommen.
Entsprechend Ihren Wünschen und den
Einbauerfordernissen in unterschiedlichen von
Ihnen favorisierten Fittingausführungen, können
Sie z.B. wählen zwischen: |
|
|
^
|
|
|
|
|
|
|
|
